Oberflächennahe Geothermie (bis 400 m Tiefe)
Mitteltiefe Geothermie (bis 1.000 / 2.000 m Tiefe)
Tiefe Geothermie (ab 400 m bis zurzeit ca. 6.400 m Tiefe)
Während sich die oberflächennahen geothermischen Anlagen in den letzten 20 Jahren etabliert haben und für Wohn- und Bürogebäude eine sichere Beheizung und Kühlung liefern, beschränken sich der Bau und Betrieb von mitteltiefen und Tiefengeothermie-Anlagen in Deutschland auf nur einige wenige Standorte. Hierzu zählen z. B. die ersten Anlagen in Mecklenburg-Vorpommern, die in den achtziger Jahren in der ehemaligen DDR entwickelt und betrieben wurden, um sich von Brennstoff-Importen unabhängiger zu machen (Anlagen in Neustadt-Glewe und in Waren/Müritz). Auch in Niedersachsen und Bayern laufen eine Reihe von tiefen geothermischen Anlagen sowie Forschungsprojekten, um Erkundungsmaßnahmen weiterzuentwickeln sowie Eigenschaften und Leistungsdaten von Gesteinsformationen im tieferen Untergrund ermitteln zu können.
Hierbei zeigte sich, dass bereits die Ermittlung und Interpretation geophysikalischer Daten in größeren Tiefen eine besondere Herausforderung darstellt, um Gesteinsformationen sicher zu identifizieren und deren Schichtmächtigkeiten gegeneinander abzugrenzen. Aber auch bei sicherer Erkenntnis bekannte Formationen und Speichergesteine mit entsprechenden Mächtigkeiten in bestimmten Tiefenlagen anzutreffen, ist dies noch kein Garant für ein vorhandenes, geothermisches Potential. Auch wenn einzelne Gesteinshorizonte große Mächtigkeiten und hohe Temperaturen aufweisen, können diese durch den jeweiligen Kornaufbau und die Mineral-Zusammensetzung das Förder- und Speicherverhalten beeinträchtigen. So konnten beispielsweise in Hamburg bei einer Forschungsbohrung in Hamburg-Allermöhe zwar ein ca. 70 m mächtiger Sandstein-Horizont mit relativ hohen Temperaturen von 120 °C im Porenwasser ermittelt werden, aber die Pumpversuche zeigten nur geringe Fließ- und Förderraten, die eine geothermische Nutzung des Sandstein-Horizontes stark einschränken. Im Auftrag der Umweltbehörde Hamburg sind von Dr. Baermann & Partner dazu umfangreiche Untersuchungen zur Ursachenklärung durchgeführt worden (siehe Berichte und Veröffentlichungen: [U1], [U2] und [U3]).Dabei wurden nicht nur neue Untersuchungsmethoden wie z. B. Computertomographie und Kernspinresonanz für die Bohrkernuntersuchungen entwickelt, sondern auch Verfahren konzipiert und kombiniert, um Lösungsstrukturen zu erkennen und nachzuweisen, wie sich der Porenraum vergrößert und damit auch die Durchlässigkeitseigenschaften verbessern.
In Hamburg–Wilhelmsburg läuft zurzeit ein weiteres Projekt, um den geologischen Untergrund und die jeweiligen Gesteinseigenschaften für eine Tiefengeothermie-Anlage zu prüfen. Die bis Mai 2022 erreichte Bohrtiefe liegt hier bei ca. 3.000 m.
Die bislang weltweit tiefste Tiefengeothermie-Anlage wird in Finnland betrieben und erreicht eine Endtiefe von 6.400 m.
Insgesamt sind laut Angabe des Bundesverbandes Geothermie in Deutschland 42 Tiefengeothermie-Anlagen in Betrieb. Diese untergliedern sich in 30 Heizwerke, 3 Kraftwerke und 9 Heizkraftwerke mit Wärme- und Stromversorgung [U4].

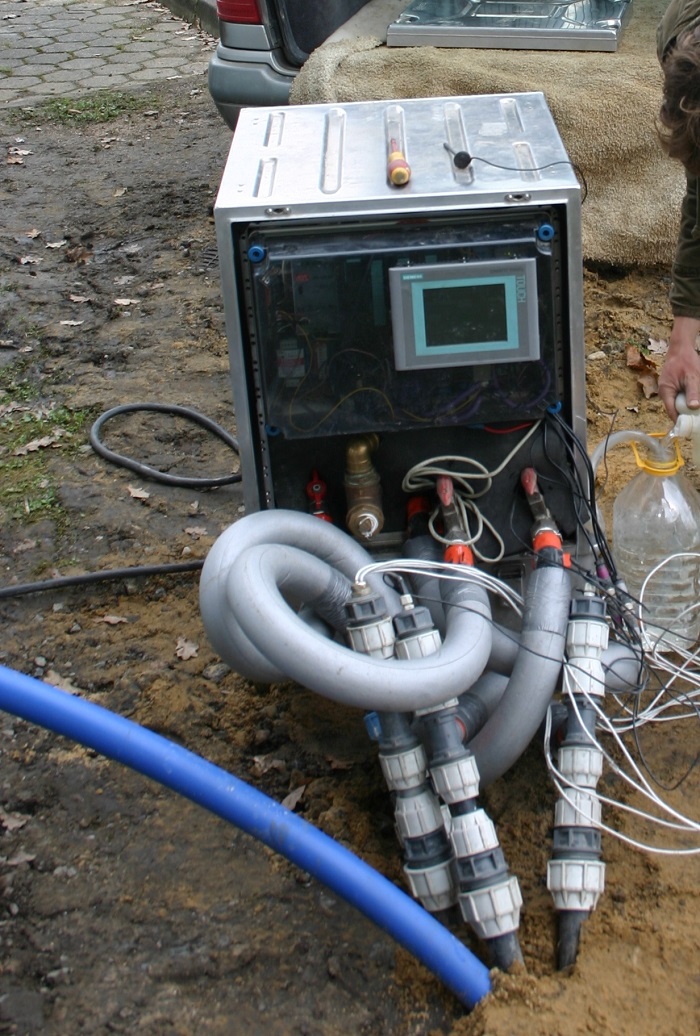

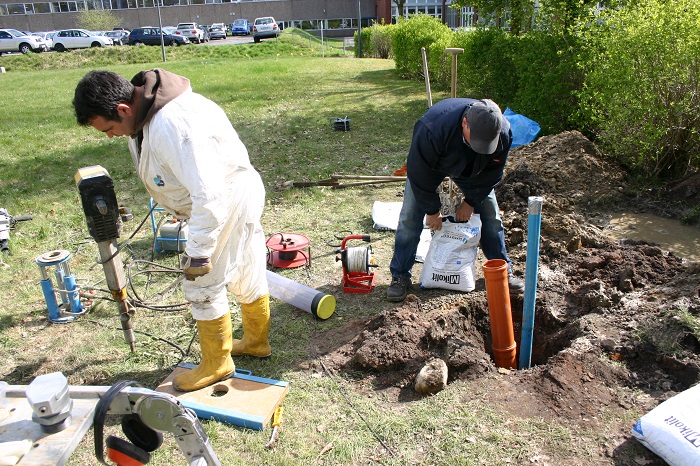

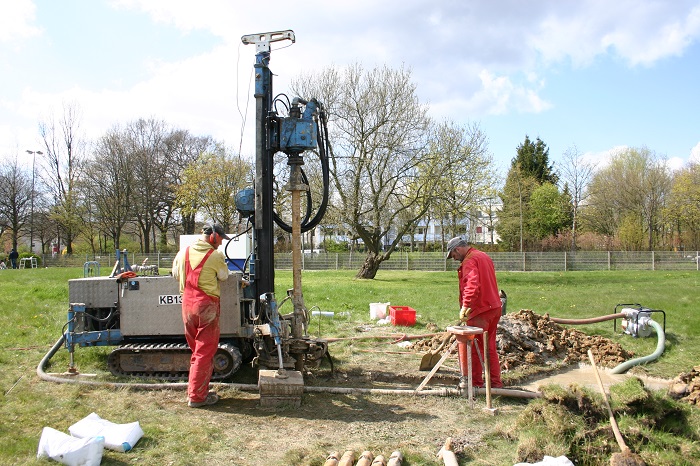

Die Fa. Dr. Baermann & Partner (B&P) führt im Rahmen von Machbarkeitsstudien für eine geothermische Nutzung entsprechende Recherchen zur Erfassung der geologischen Untergrundsituation durch. Hierzu werden 3D-Modelle für den Standort und das Umfeld erstellt, um die Schichtfolgen und deren Mächtigkeiten sowie die daraus resultierenden, möglichen Wärmeleitfähigkeiten sowie Wärmekapazitäten bestimmen zu können. Ferner werden die hydrogeologischen Daten aus bestehenden Grundwasser-Messstellen sowie aus Probebohrungen mit temporären Messstellen erfasst, um u. a. Lage der Grundwasser-Stockwerke, bestehende Fließrichtungen, Grundwasser-Eigenschaften etc. zu ermitteln [U5]. Daraus lassen sich erste Entzugsleistungen berechnen und abschätzen, die durch anschließende „response-Tests“ in Probebohrungen zu überprüfen bzw. zu verifizieren sind.

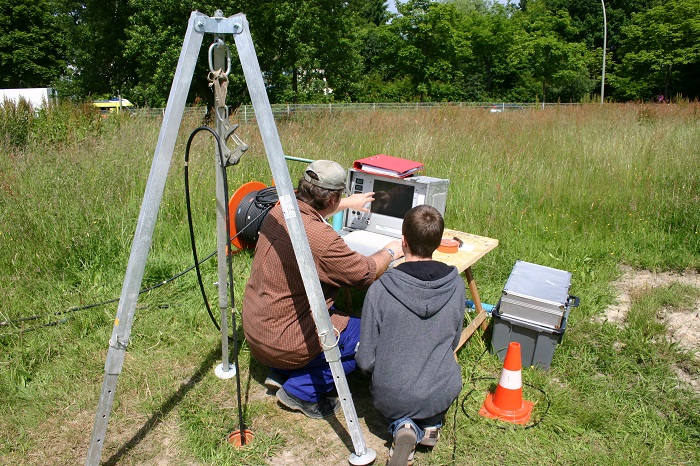

Für die Ermittlung der Grundwasser-Eigenschaften stehen bei B&P verschiedene Probenahme- und Entnahmesysteme zur Verfügung, um z. B. gezielt Wasserproben aus verschiedenen Horizonten zu entnehmen. Für die Temperatur-Überwachung von Sondenfeldern im Rahmen der wasserrechtlichen Erlaubnis sind spezielle Temperatur-Messsonden und Leitfähigkeits-Sonden vorhanden, mit denen Temperatur-Tiefenprofil-Aufnahmen in Grundwasser-Messstellen oder Erdwärmesonden-Messstellen bis in 200 m Tiefe durchgeführt werden. Die Daten werden über ein jährliches „Monitoring“ durch Frühjahrs- und Herbstbeprobungen erfasst und mit den Prognose-Rechnungen abgeglichen sowie anschließend den Genehmigungsbehörden als Nachweis zur Einhaltung der Temperatur-Vorgaben überstellt [U6]. Für die Reinigung und Freispülung von Messstellen oder den Ersatz und Austausch von Wärmefluiden kommen verschiedene Abpump-Anlagen und Förderpumpen (MP1 etc.) zum Einsatz.
BAERMANN, A. (2002) "Geothermie - Energie aus der Tiefe, Stand der Technik und neue Untersuchungsmethoden zur Prüfung nutzungsrelevanter Gesteinseigenschaften", VDI/VDE-Magazin, Mensch & Technik, Nr. IV/2002.
Link
BAERMANN, A., KRÖGER, J., TAUGS, R., WÜSTENHAGEN, K. und ZARTH, M. (2000) Anhydritzemente im Rhätsandstein Hamburgs - Morphologie und Strukturen, Zeitschrift für angewandte Geologie, Heft 46/3, Sep 2000, ISSN 0044-2259.
Link
BAERMANN, A., KRÖGER, J., und ZARTH, M. (2000) Anhydritzemente im Rhätsandstein Hamburgs - Röntgen- und kernspintomographische Untersuchungen und Lösungsversuche, Zeitschrift für angewandte Geologie, Heft 46/3, Sep 2000, ISSN 0044-2259.
Link
Dr. Baermann & Partner (2018) BV: Büroneubau der eppendorf SE - Geothermisches Tiefsondenfeld für Heizung und Kühlung - Abschätzung zu maximal möglichen Entzugs- und Injektionsleistungen - vorläufige Kostenschätzung für den Bau einer 260 kW-Anlage, Sep 2018.
Dr. Baermann & Partner (2012 - 2022) BV: Büroneubau der eppendorf SE - Überwachung der Geothermie-Anlage - Aktualisierung der Temperatur-Tiefenprofile - Abgleich mit den Prognosedaten aus der thermohydrodynamischen Simulation, Okt 2012 bis Mai 2022.
BAERMANN, A. (2023) "Planung, Bau und Überwachung einer geothermischen Anlage", Vortrag bei der AK-Veranstaltung: AK Technische Gebäudeausrüstung / AK Umwelttechnik gemeinsam mit dem DKV e. V., Oberflächennahe Geothermie zur Gebäudebeheizung und -kühlung, 11. April 2023, Hamburg
Link
MOOSMANN, L. (2023) "Geothermisches Nutzungspotential in Hamburg", Vortrag bei der AK-Veranstaltung: AK Technische Gebäudeausrüstung / AK Umwelttechnik gemeinsam mit dem DKV e. V., Oberflächennahe Geothermie zur Gebäudebeheizung und -kühlung, 11. April 2023, Hamburg
Link

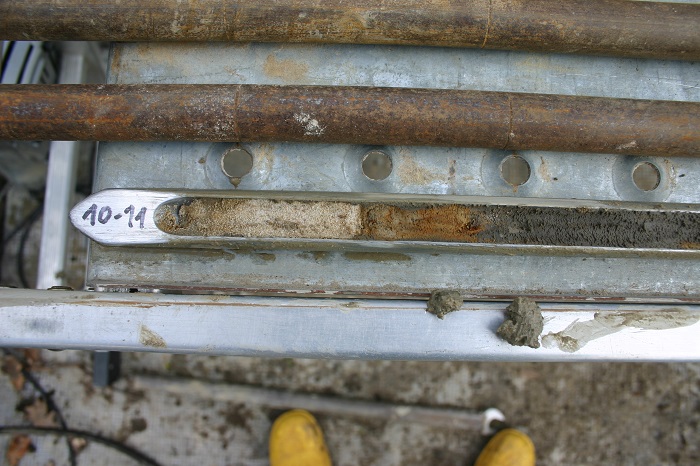

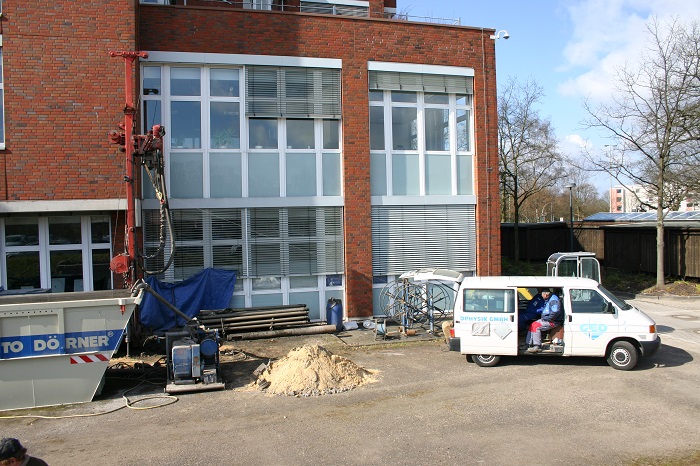

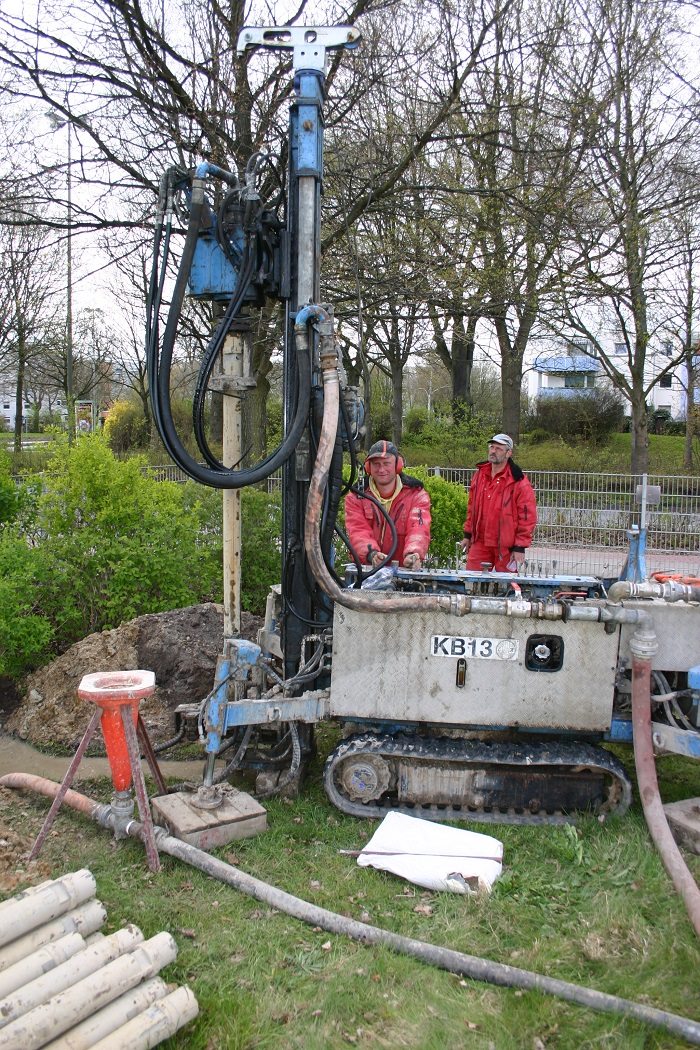

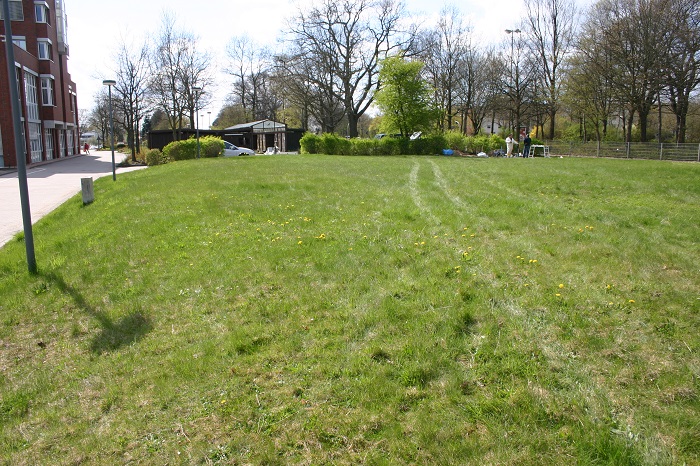

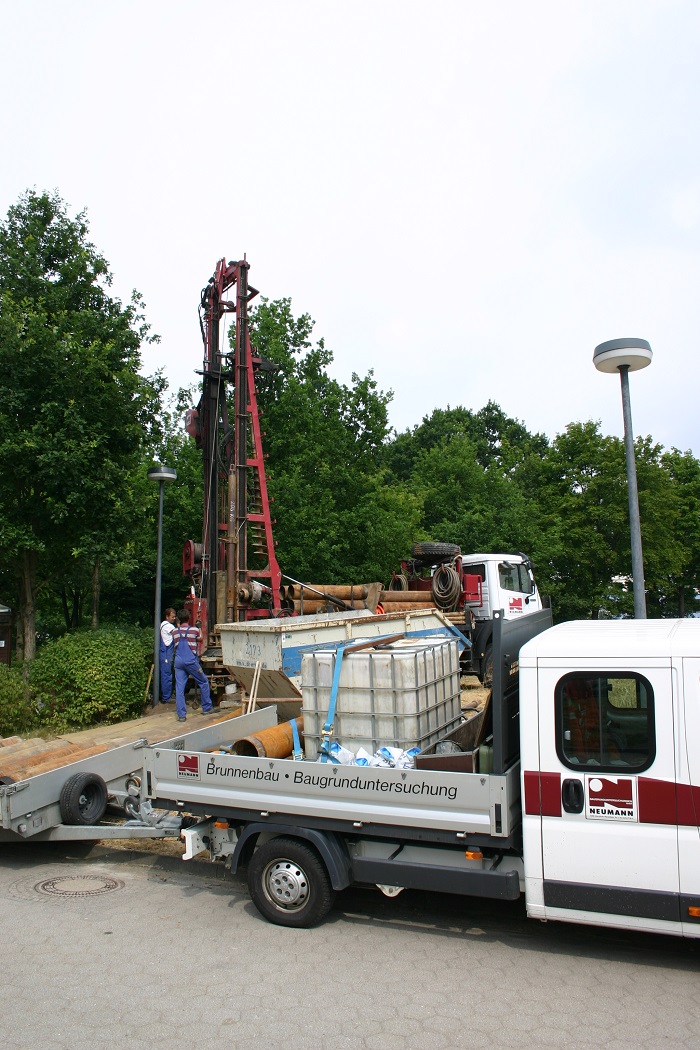

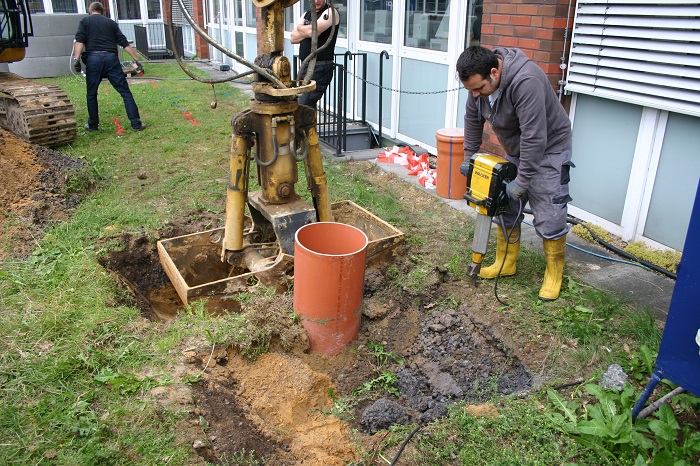

Galerie Geothermie BV eppendorf SE: Vorerkundung

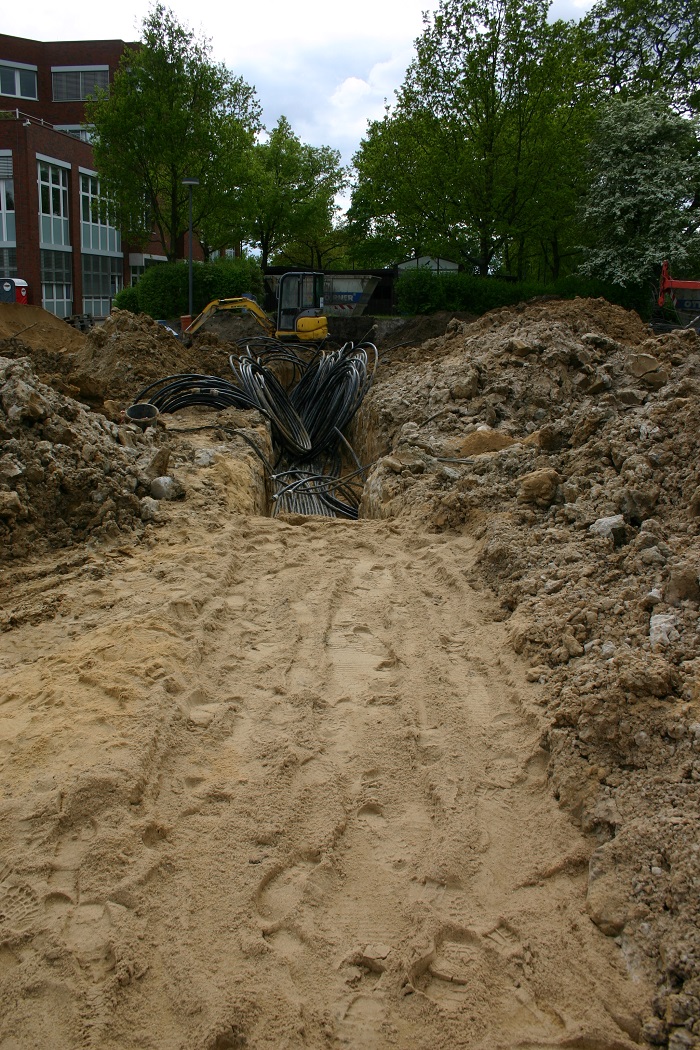

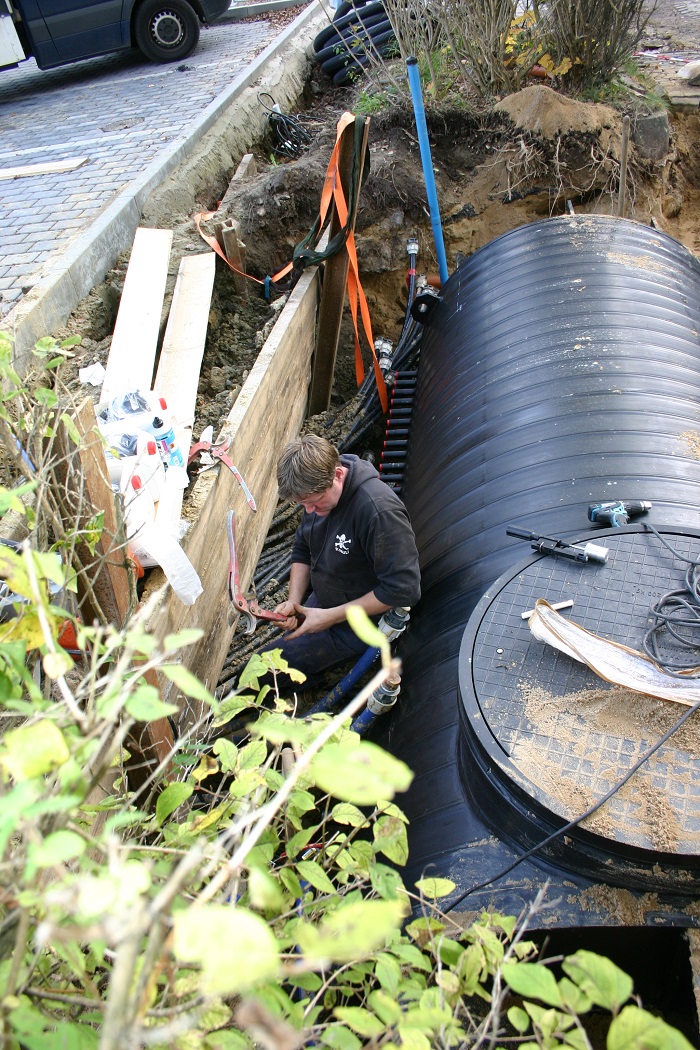

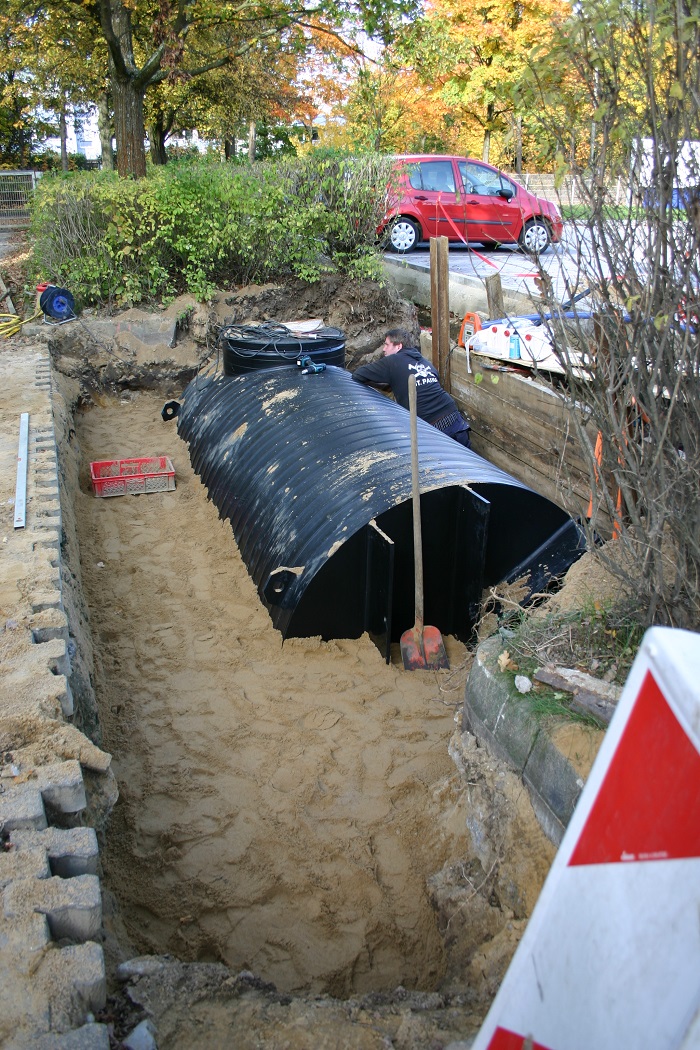

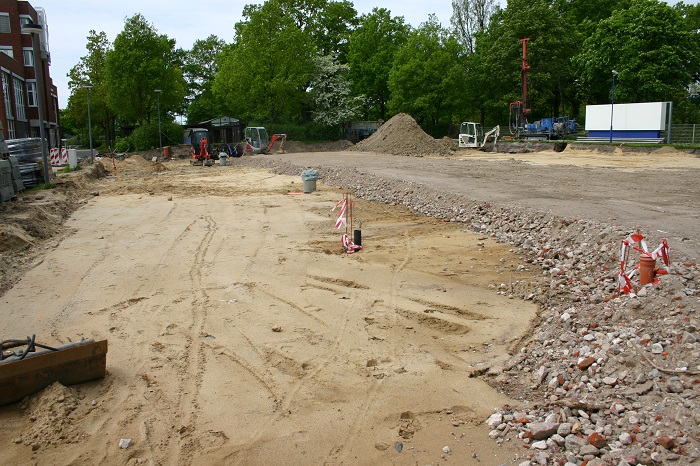

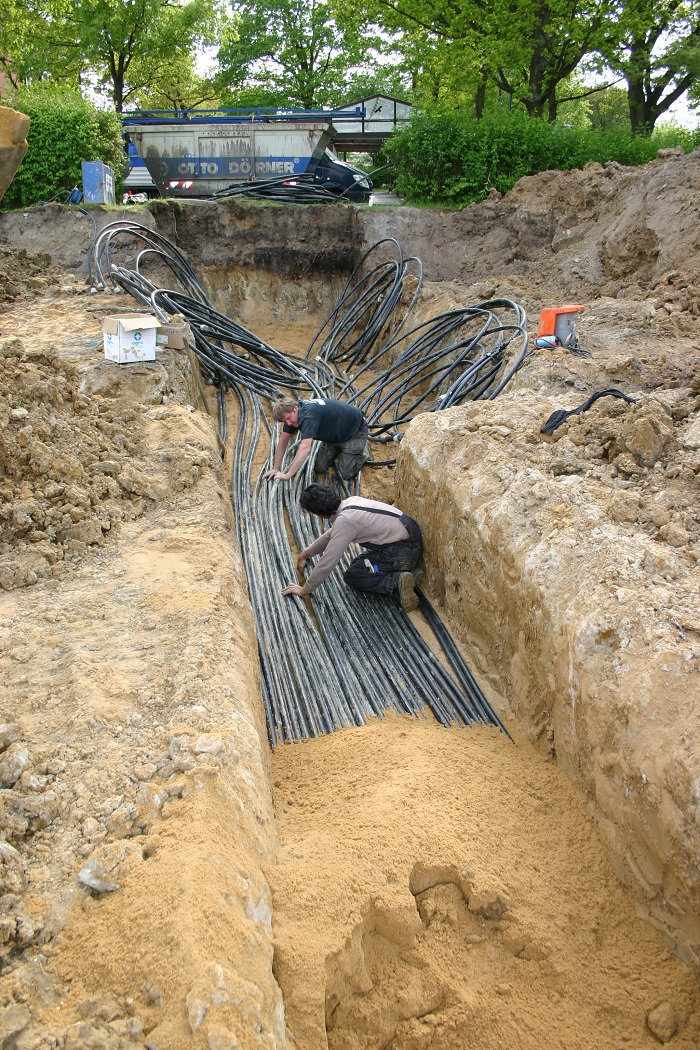

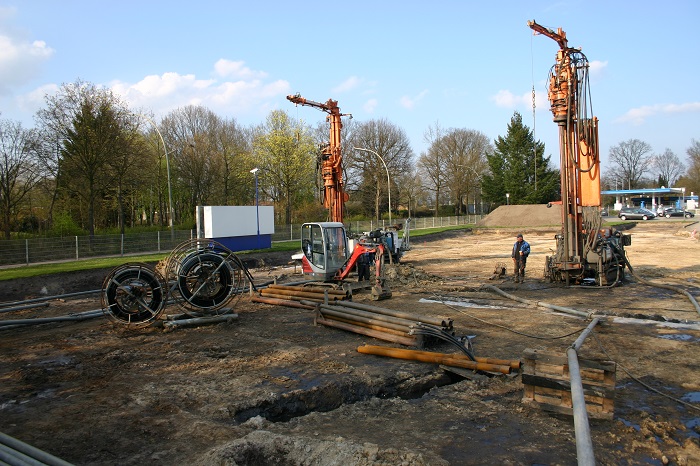

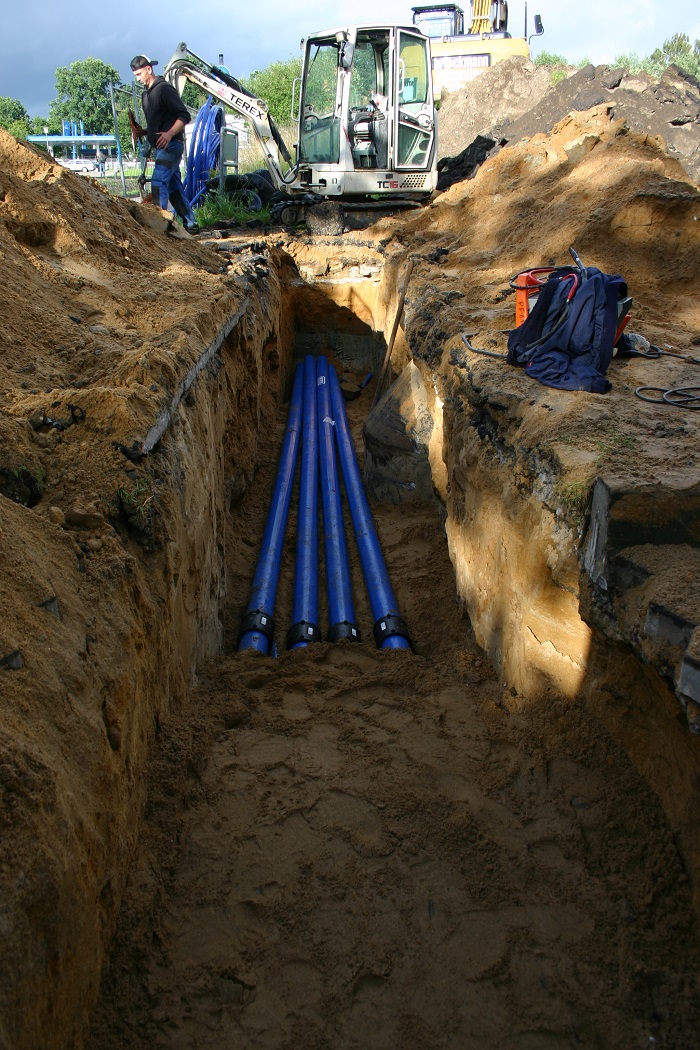

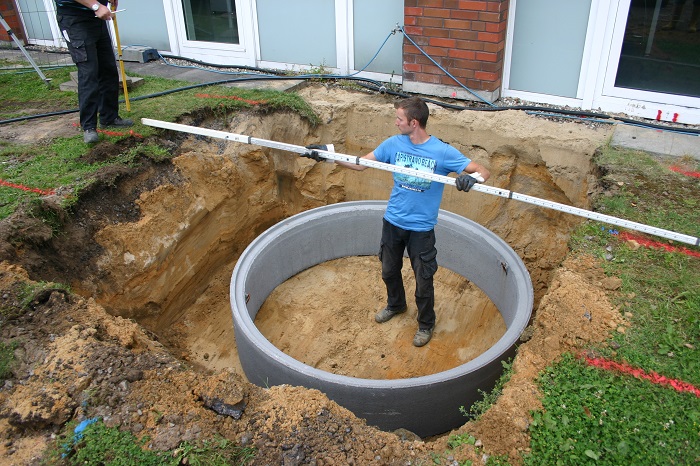

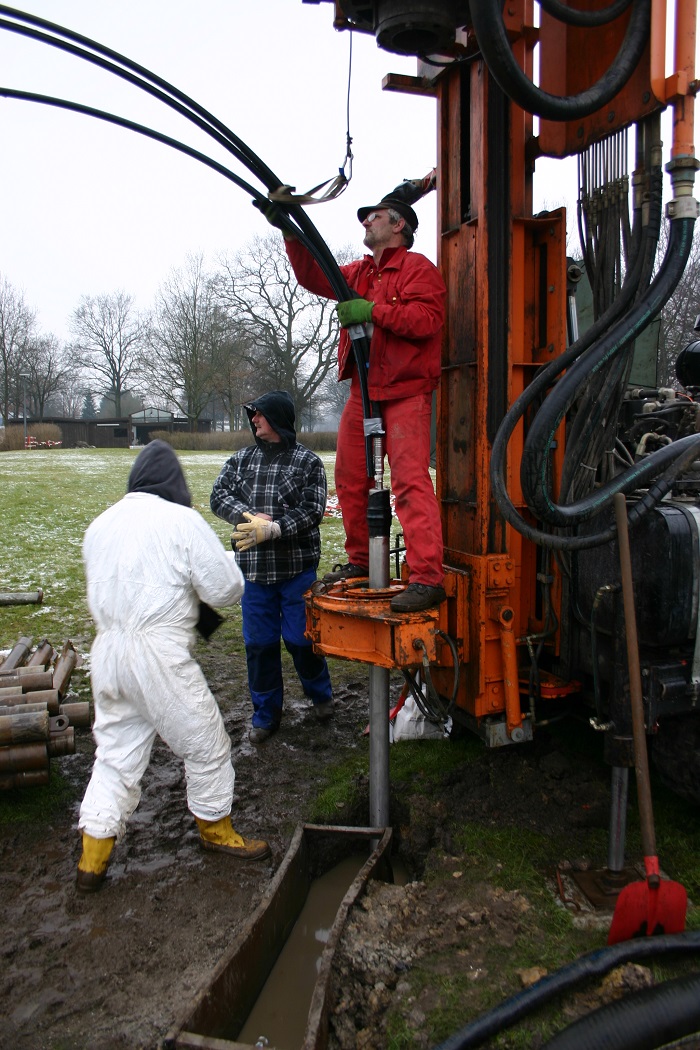

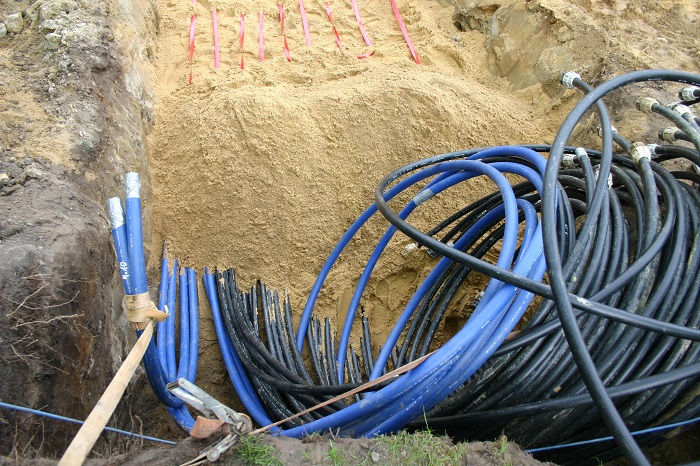

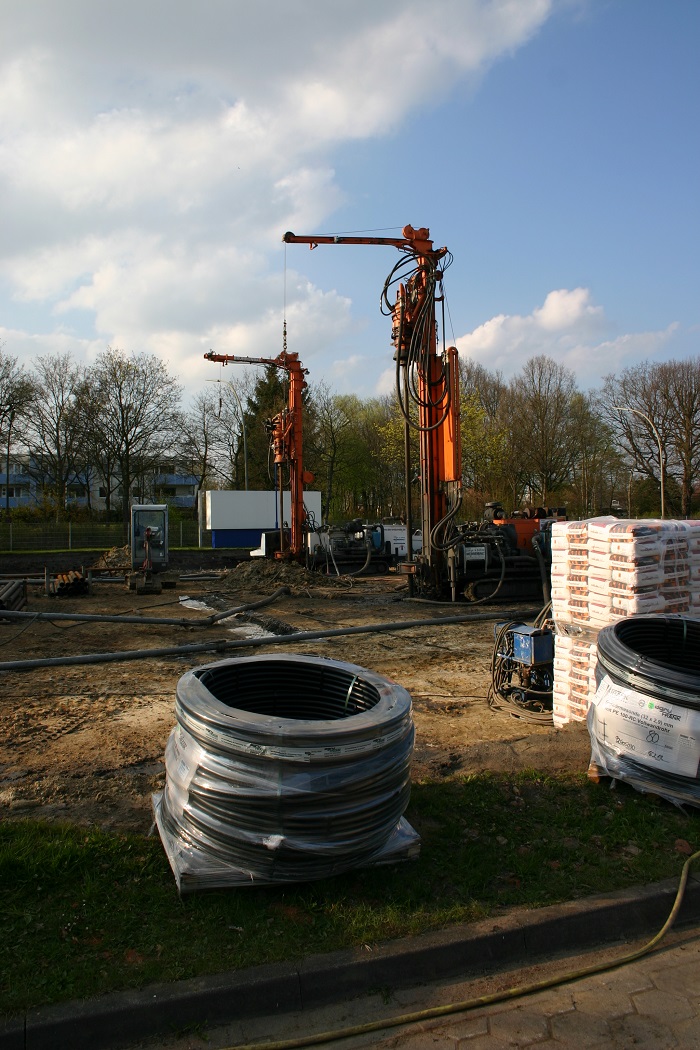

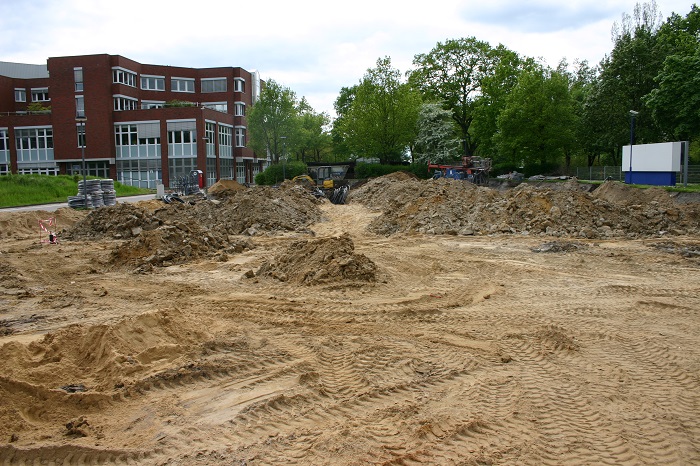

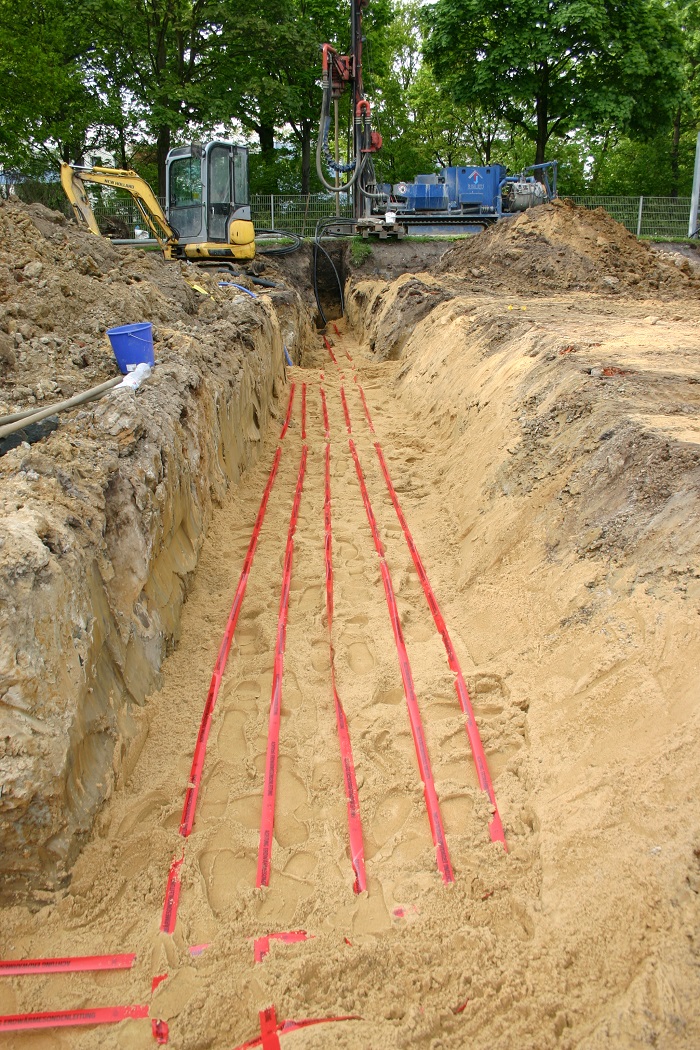

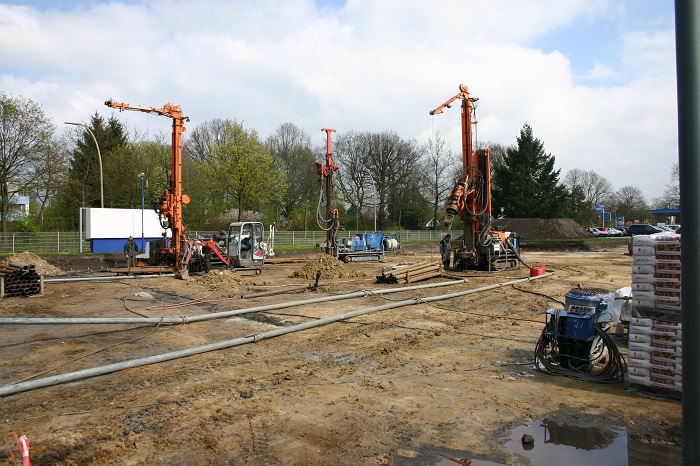

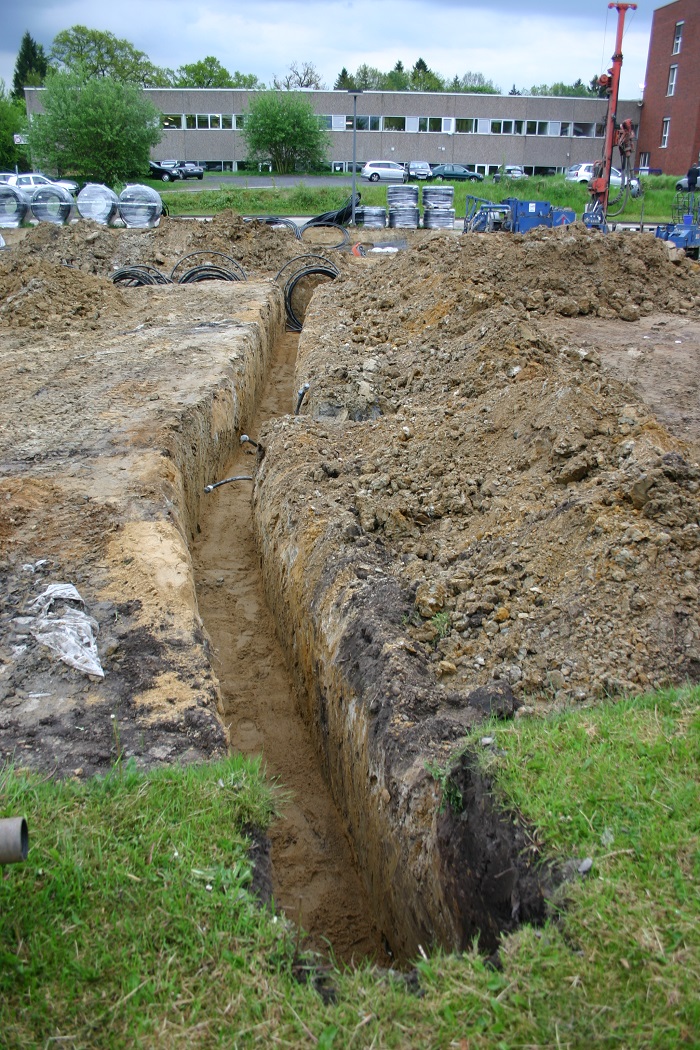

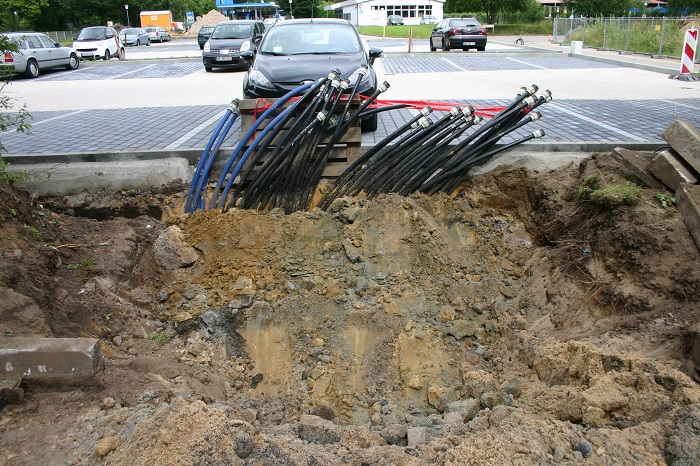

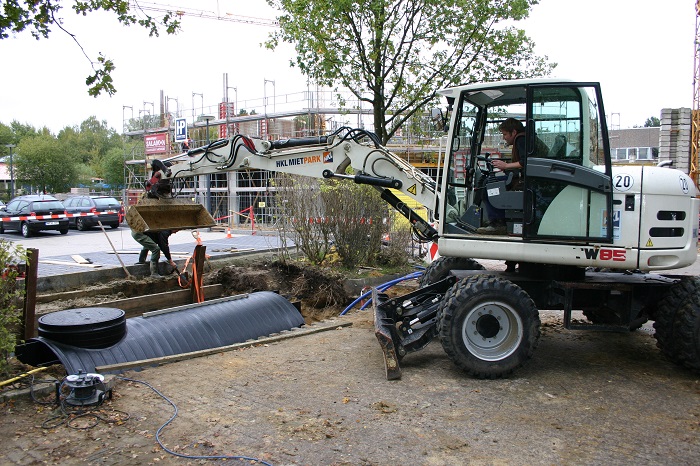

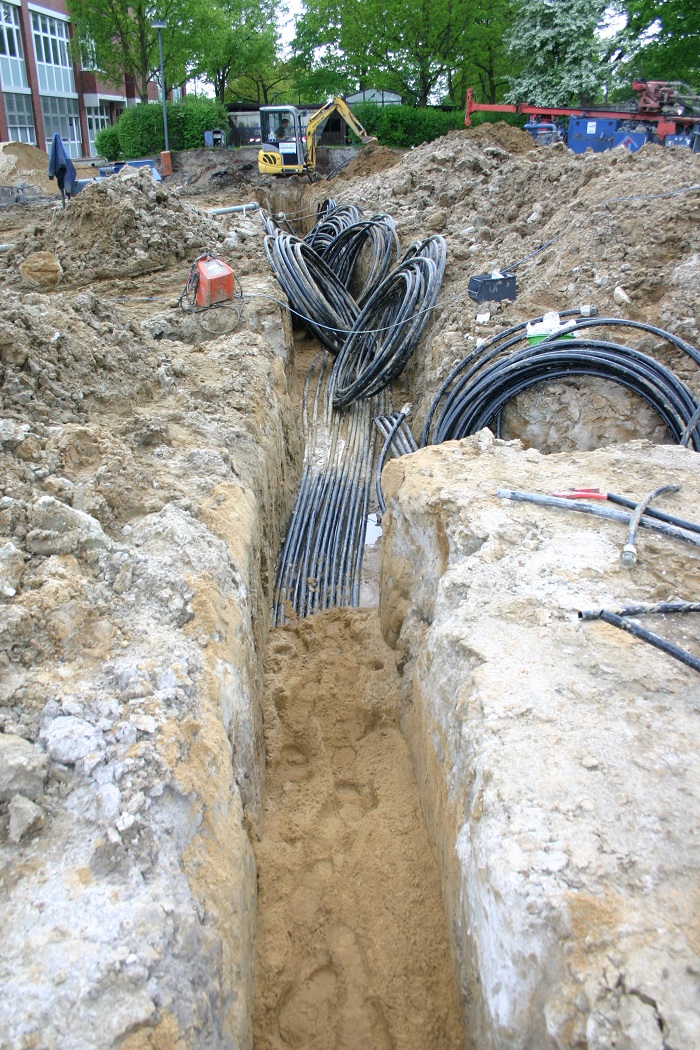

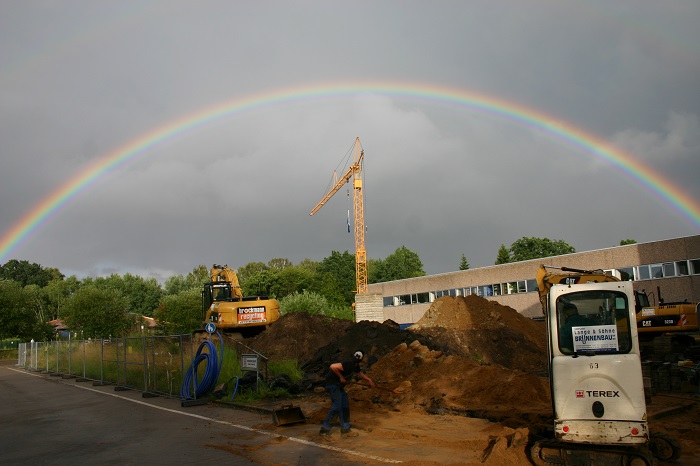

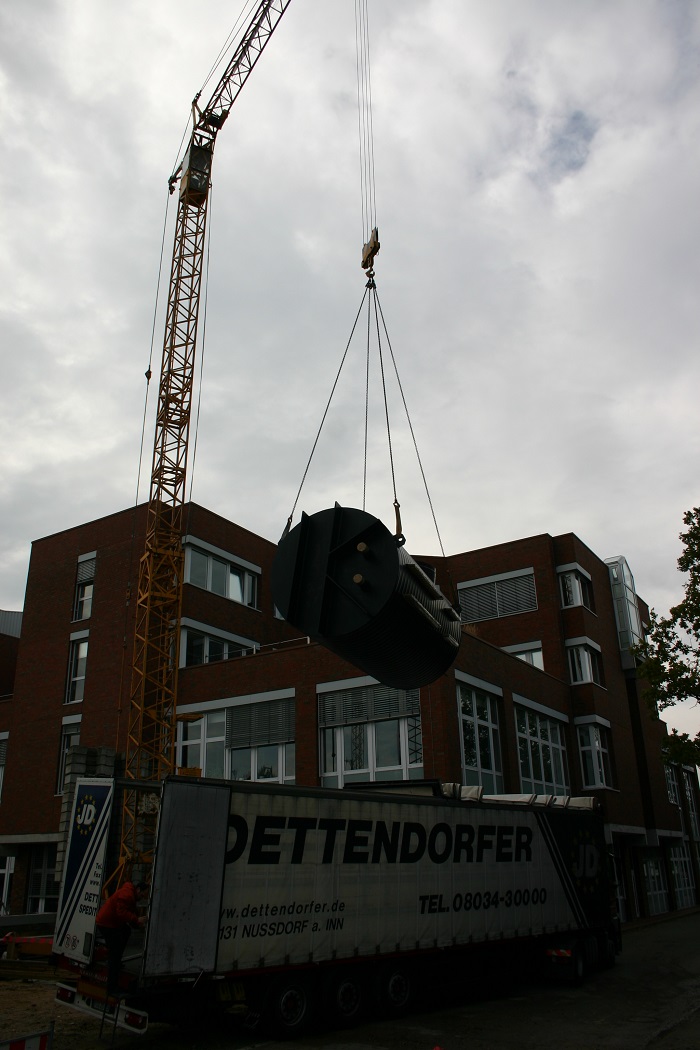

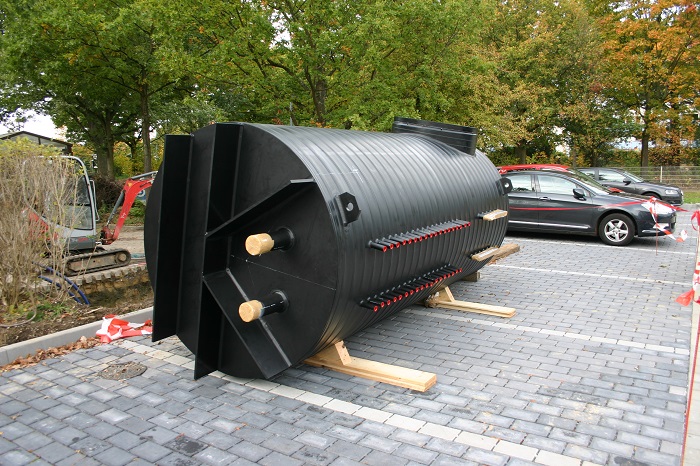

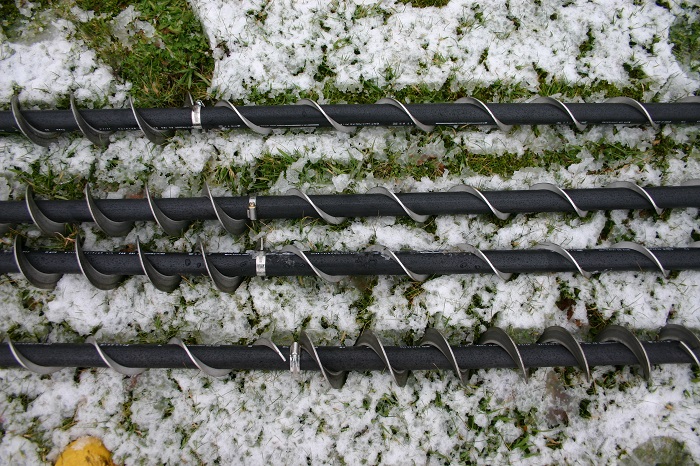

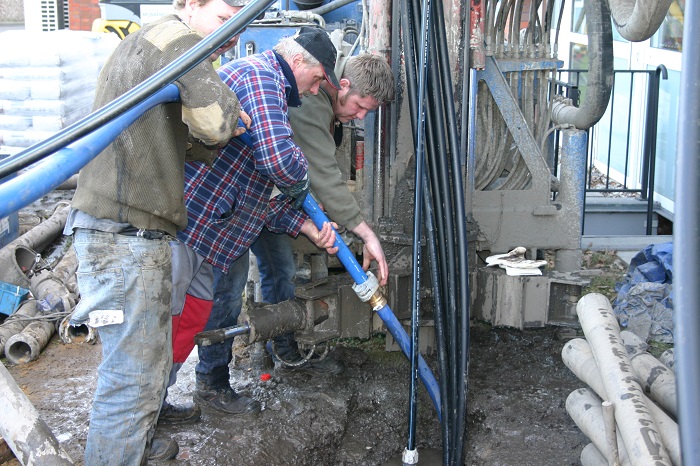

Galerie Geothermie BV eppendorf SE: Bau des Sondenfeldes

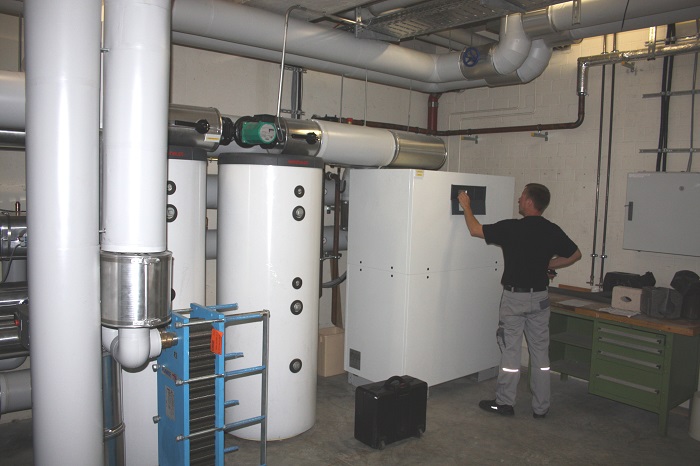

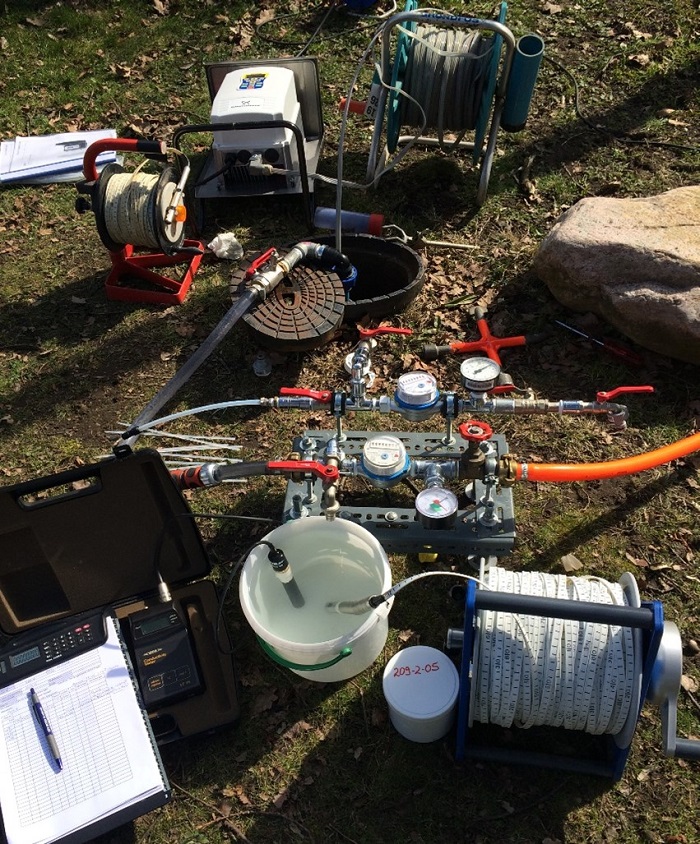

Galerie Geothermie BV eppendorf SE: Überwachung und Monitoring
