Die Röntgenanalytik gliedert sich in die Röntgendiffraktometrie, Röntgendurchstrahlung und in die Röntgenfluoreszenzanalyse. Die Verfahren ermöglichen Untersuchungen an Pulvern und feinsten Stäuben, die mikroskopisch nicht mehr zu analysieren sind. Sie bieten damit eine Möglichkeit, Aussagen zur chemischen Zusammensetzung, den chemischen Eigenschaften und der Zusammensetzung von Substanzen zu treffen.
Tonmineralogie

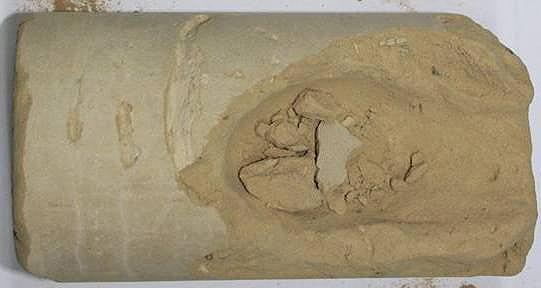

![Flüssigboden-Bohrkern mit einem hohen Bentonit-Anteil](/sites/default/files/roentgenanalytik/tm1gr.jpg)
Bohrkern (100 mm) aus einem abgebundenen, tonhaltigen Flüssigboden

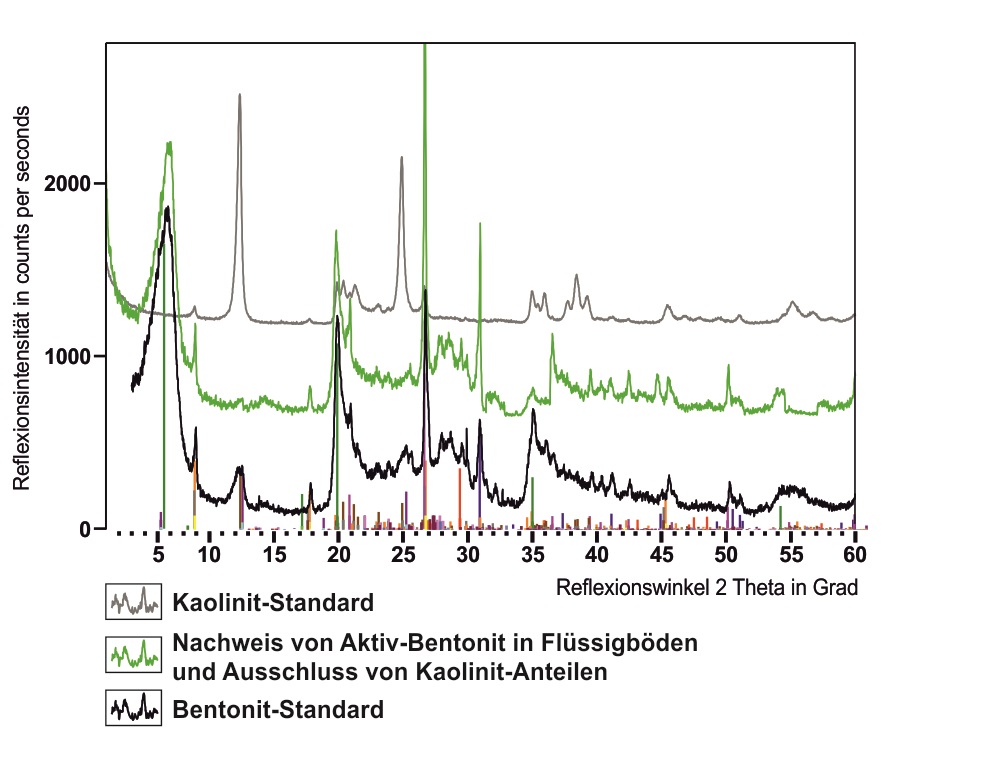

![Röntgediffraktogramm zur Identifizierung von Bentonit-Anteilen in einem Flüssigboden](/sites/default/files/roentgenanalytik/tm2gr.jpg)
Metallische Schlacken

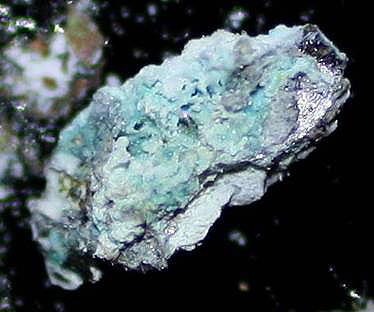

![Schlackepartikel mit türkis-farbenen Umwandlungsprodukten](/sites/default/files/roentgenanalytik/msch1gr.jpg)
Zink-haltiges Schlackepartikel (100 µm) mit Umkristallisationen

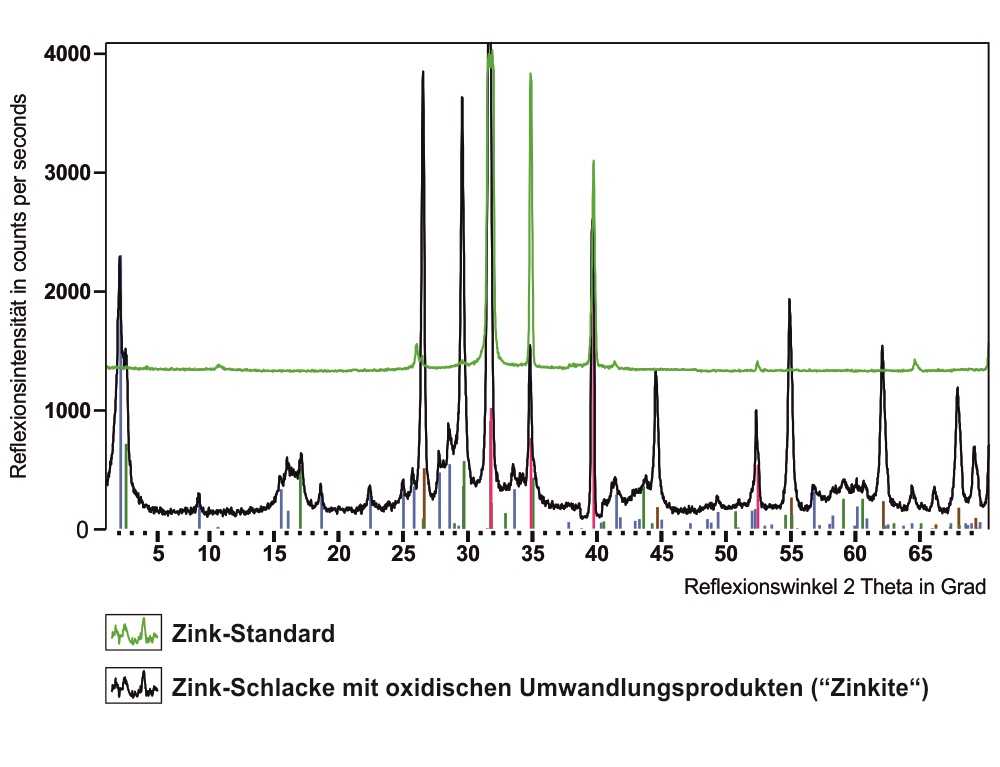

![Röntgediffraktogramm zur Identifizierung von Zinkiten](/sites/default/files/roentgenanalytik/msch2gr.jpg)
Asbesthaltige Baustoffe

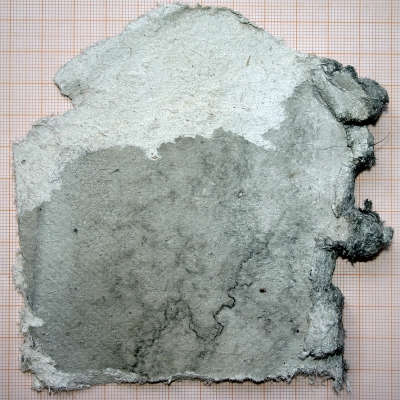

![Asbest-haltiger Baustoff](/sites/default/files/roentgenanalytik/asb1gr.jpg)

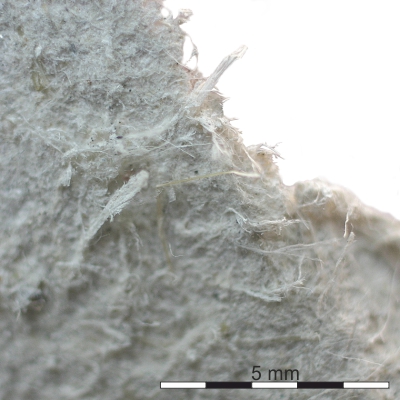

![Detailaufnahme von Asbestfasern in einer Baustoffplatte](/sites/default/files/roentgenanalytik/asb2gr.jpg)

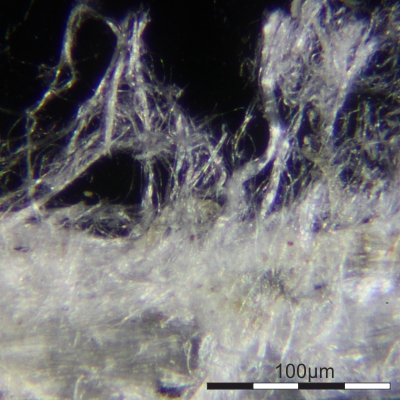

![Mikroskopische Aufnahme von feinen Asbestfasern](/sites/default/files/roentgenanalytik/asb3gr.jpg)

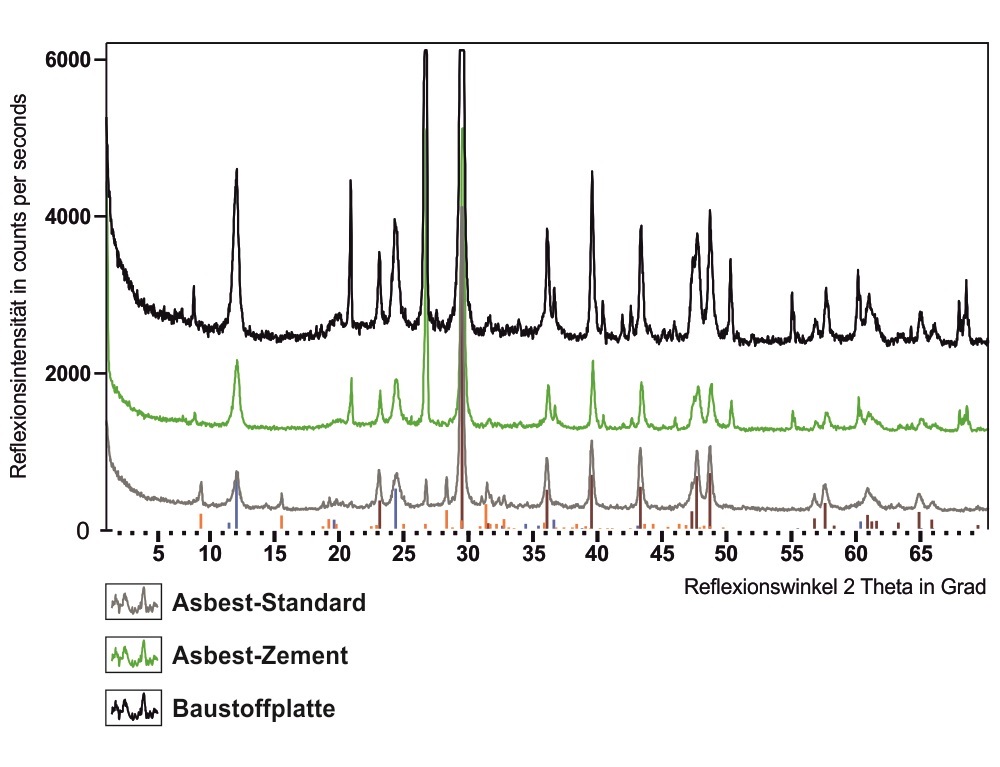

![Röntgediffraktogramm zur Identifizierung von Asbest-Verbindungen](/sites/default/files/roentgenanalytik/asb4gr.jpg)
Metallkorrosionen

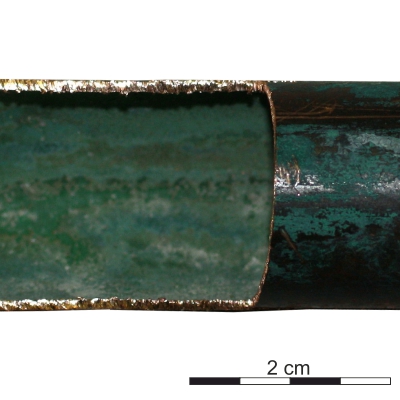

![Aufgeschnittenes Rohr zur Überprüfung auf Korrosionsspuren](/sites/default/files/roentgenanalytik/mk1gr.jpg)

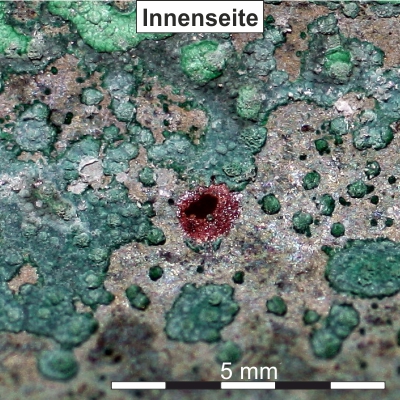

![Rohr-Innenseite mit Kupfer- und Eisen-Korrosionen](/sites/default/files/roentgenanalytik/mk2gr.jpg)

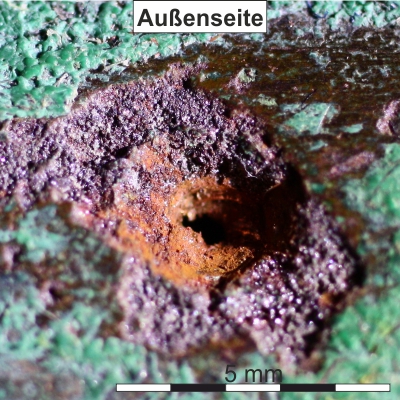

![Rohr-Außenseite mit Kupfer- und Eisen-Korrosionen](/sites/default/files/roentgenanalytik/mk3gr.jpg)

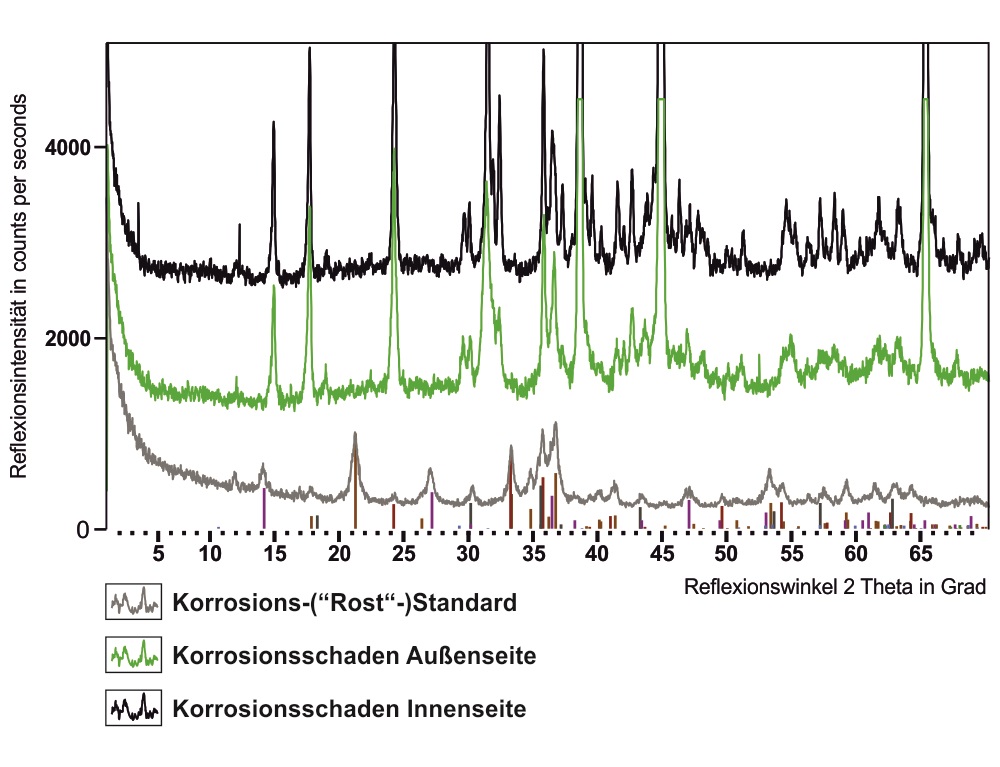

![Röntgediffraktogramm zur Identifizierung von Eisen- und Kupfer-haltigen Korrosionsprodukten](/sites/default/files/roentgenanalytik/mk4gr.jpg)
Quantitative Phasenbestimmungen
Bestimmung und Quantifizierung des Mineralbestandes eines sandigen norddeutschen Geschiebelehms

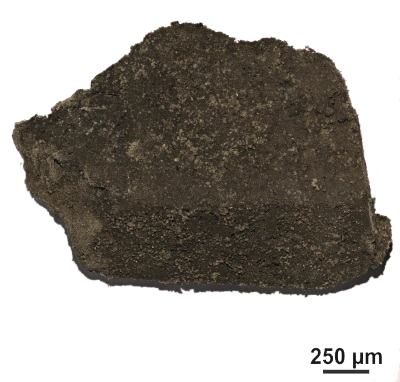

![Übersichtsaufnahme eines Geschiebelehms](/sites/default/files/roentgenanalytik/gmpb1b.jpg)

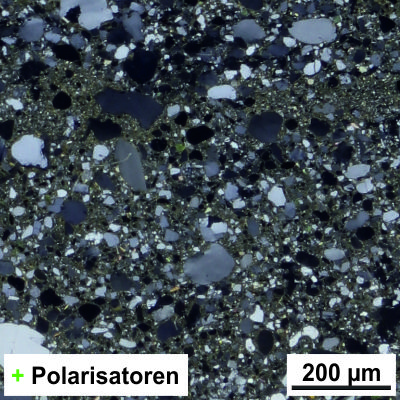

![Dünnchliffpräparat eines Geschiebelehms zur Bestimmung der Minerale und Mineralanteile](/sites/default/files/roentgenanalytik/gmpb2b.jpg)

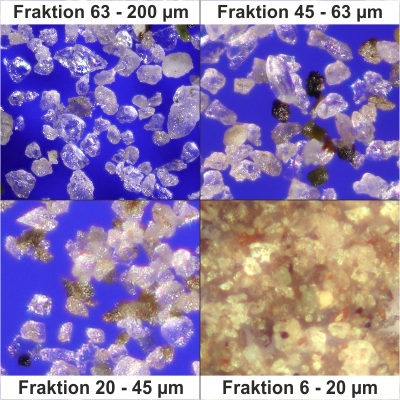

![Siebung des Geschiebelehms in die Fraktionen 6 - 20 µm (Mittelschluff), 20 - 45 µm, 45 - 63 µm (Grobschluff) und 63 bis 200 µm (Feinsand) zur quantitativen Phasenstimmung der Mineralanteile mithilfe der Rietveld-Analyse](/sites/default/files/roentgenanalytik/gmpb4b.jpg)

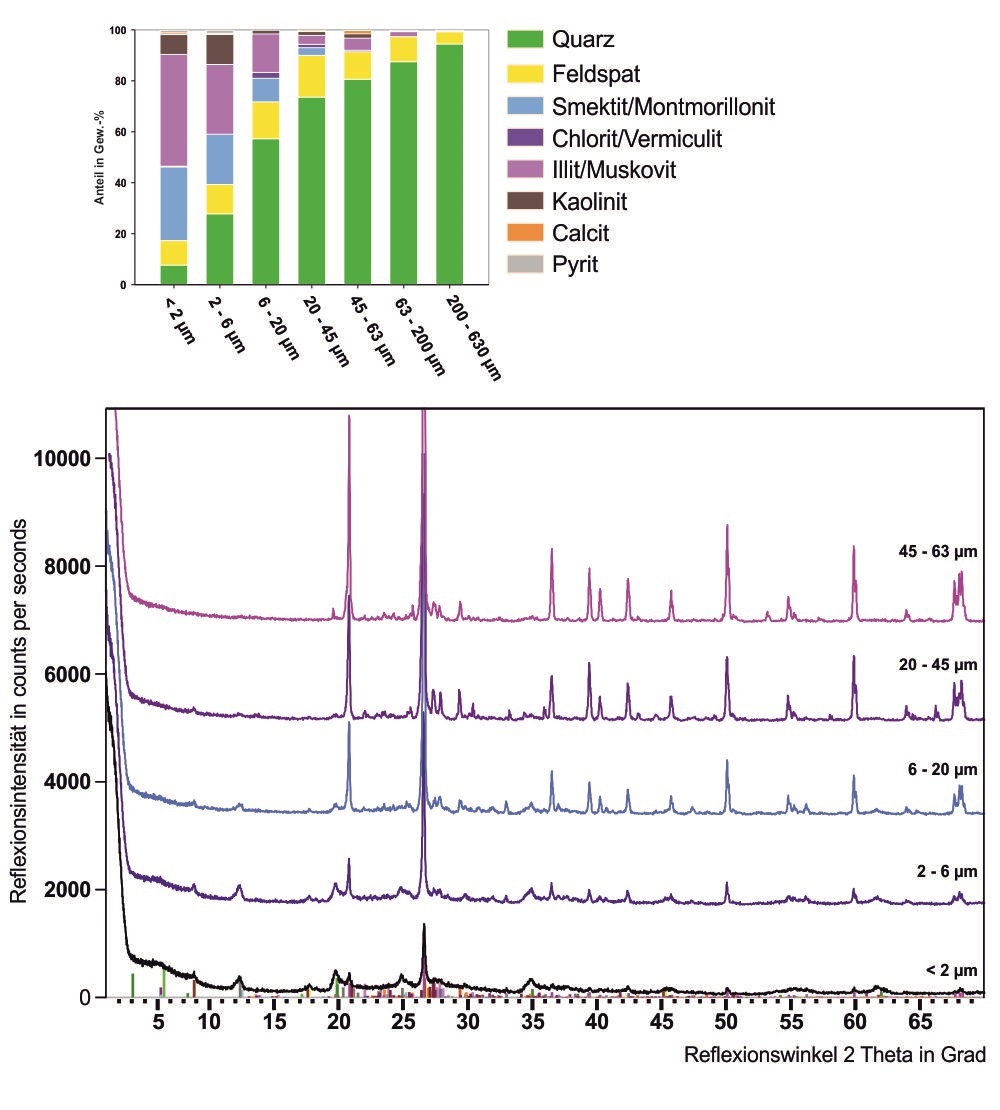

![Röntgendiffraktogramme und Ergebnisse der quantitativen Phasenbestimmung zur Bestimmung der Mineralanteil in den Fraktionen < 2 µm (Ton), 2 - 6 µm (Feinschluff), 6 - 20 µm (Mittelschluff), 20 - 45 µm, 45 - 63 µm (Grobschluff) und 63 bis 200 µm (Feinsand)](/sites/default/files/roentgenanalytik/gmpb3b.jpg)
Identifizierung von Gläsern und Gelen
Quarzkorn
Glasbruchstück

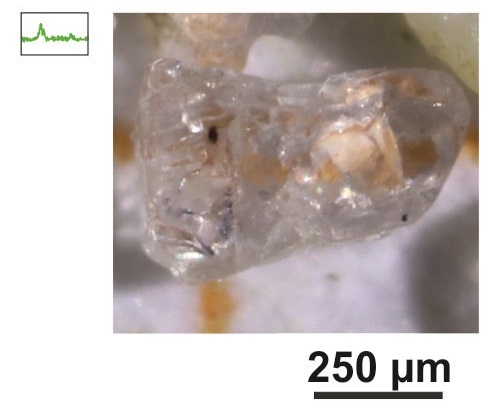

![Transparentes Quarzkorn aus der Fraktion 200 bis 630 µm (Mittelsand)](/sites/default/files/roentgenanalytik/quarzkorn.jpg)

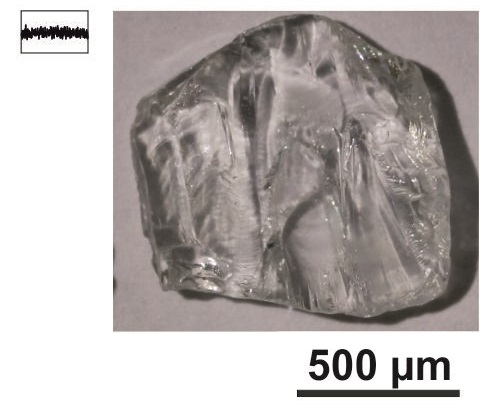

![Transparentes Glasbruchstück aus der Fraktion 630 bis 2000 µm (Grobsand)](/sites/default/files/roentgenanalytik/glasbruchstueck.jpg)

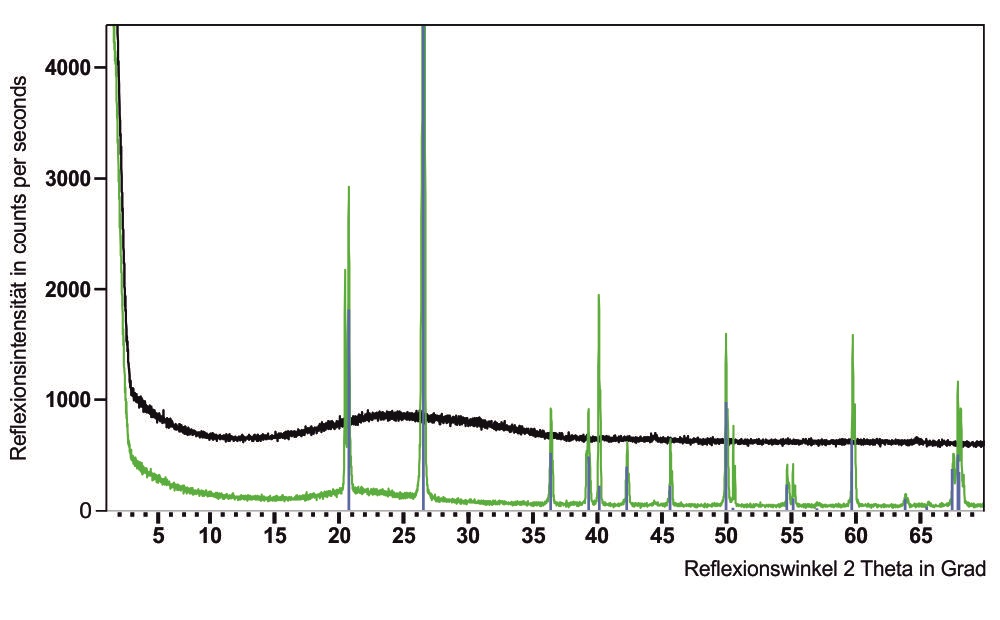

![Röntgendiffraktogramm zur Identifizierung von Gläsern](/sites/default/files/roentgenanalytik/glasidentifizierung.jpg)
